ATX電源ユニットの各電源コネクタ一覧
※ すべてコネクタは挿し込む方向が決まっていますので、逆向きに取り付けをしないでください。
※ 製品によって搭載されているコネクターの種類や数が違います。製品の仕様をよくご確認ください。

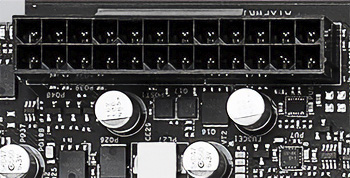

24/20ピン メインATX電源コネクター
コネクター形状
接続先
マザーボード上の24ピンまたは20ピンのメインATX電源コネクター

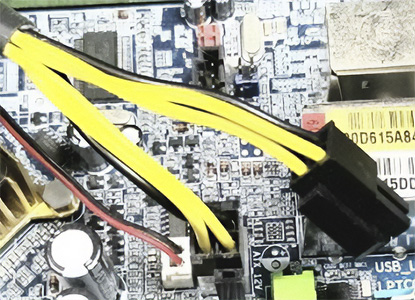

8ピン/4ピン ATX12V/EPS12V 電源コネクター
コネクター形状
接続先

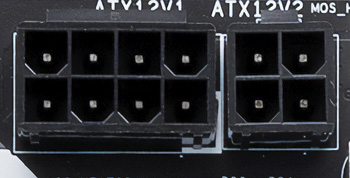

マザーボード上の8ピンまたは4ピンのATX12V(EPS12V)電源コネクター

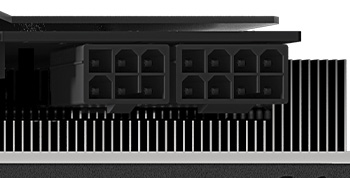

6+2ピン PCI Express電源コネクター
ATX12V電源コネクターとPCI Express電源コネクターは、どちらも8ピンのため、接続先をお間違えにならないよう十分にご注意ください。
コネクター形状
接続先
グラフィックボードの6ピンまたは8ピンの補助電源コネクター

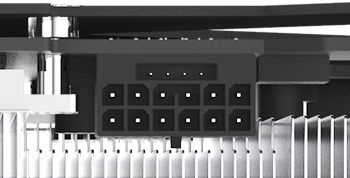

16ピン 12V-2x6(12VHPWR) 電源コネクター
コネクター形状
接続先
グラフィックボードの16ピン補助電源コネクター

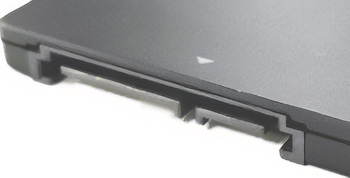

SATA電源コネクター
コネクター形状
接続先
SATA接続SSD、HDD、光学ドライブの電源コネクター

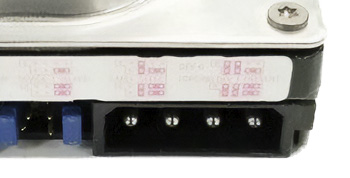

HDD/ペリフェラル電源コネクター
コネクター形状
接続先
IDE接続HDD、光学ドライブなどの4ピン電源コネクター

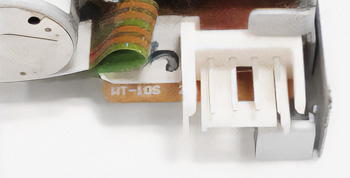

FDD電源コネクター
コネクター形状
接続先
FDDなどの4ピン電源コネクター
分割タイプのコネクタの場合の接続例

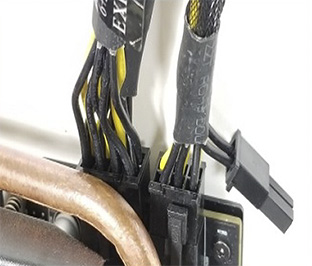

8ピン/4ピン ATX12V/EPS12V 電源コネクター
コネクター形状
接続例 8ピンATX12Vの場合(束ねて接続)
接続例 4ピンATX12Vの場合(4ピンのみ接続)
6+2ピン PCI Express電源コネクター
コネクター形状
接続例 8ピンと6ピン(8ピンは束ねて、6ピンは6ピンコネクターのみ)
