購入したATX電源の24ピンメインATX電源コネクタに1箇所接続が無い箇所や、１つのピンに２本のケーブルが接続されている箇所がある。
公開日: 2022-04-18 14:13
更新日: 2022-04-18 14:13
ID: 124147764
いずれも正常な製品です。

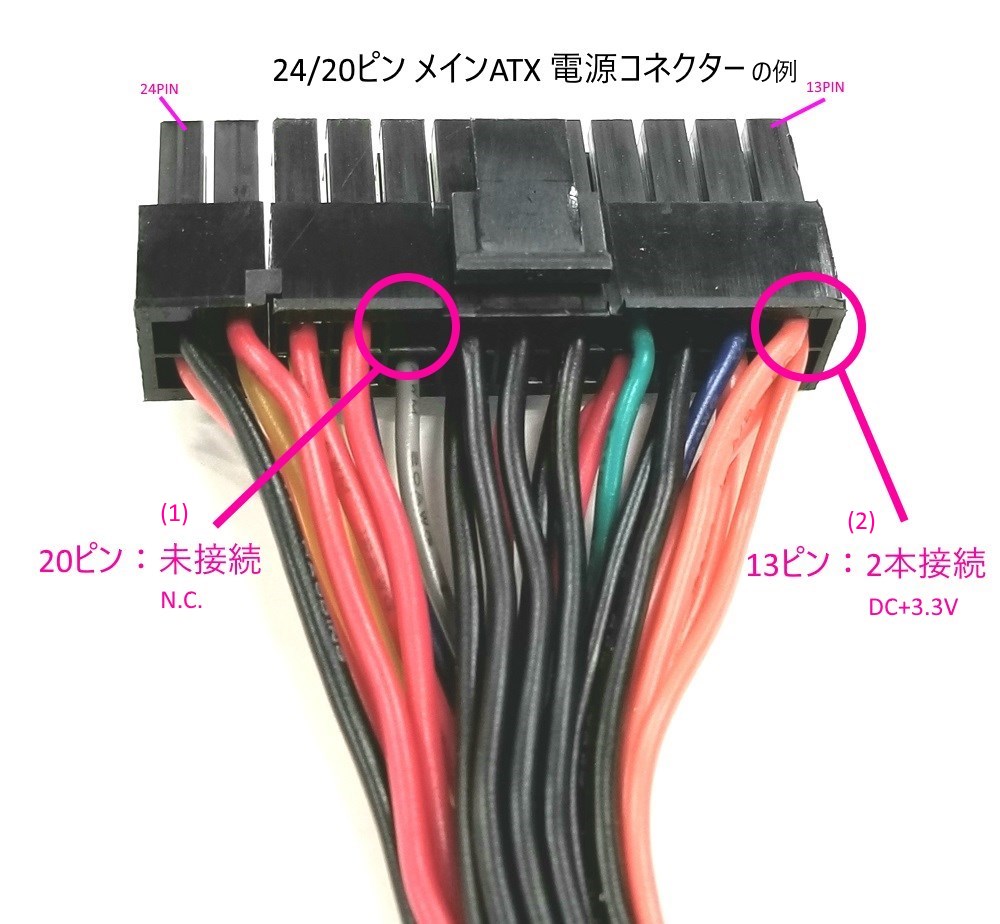

(1)写真の20番ピンは最新のATX電源仕様ではN.C.(接続無し)のため接続はございません。
過去のATX電源仕様では、マザーボード上のISAバスが必要とするー5Vを供給するために使用されていました。
(2)写真の13番ピンのように2本のケーブルが繋がっている箇所は、フィードバック線や電圧センスなどといい、供給電圧を安定するためのしくみです。
※ 写真は24/20ピンメインATX電源コネクタの一例です。電源ユニットの機種によって細部は異なります。
